CLEANMARKET

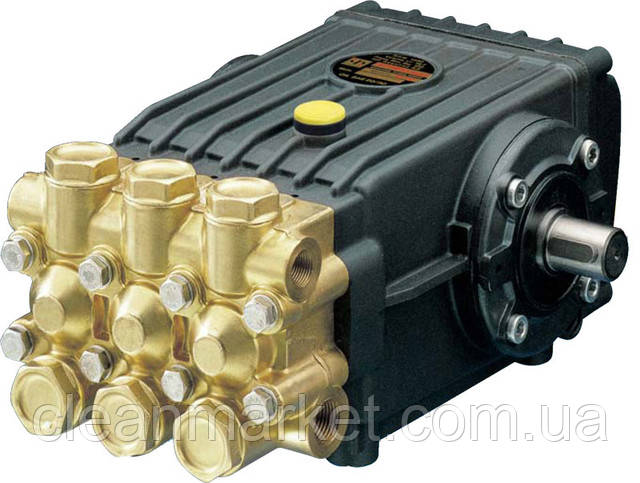

Interpump серія 47

Модель насоса Продуктивність Макс. тиск Обороти приводу Потужність приводу Вага Габарити
л/хв бар об/хв кВт кг мм
WS171 13 170 1450 4,04 14,5 321 x 224 x 176
WS133 13 120 2,94 14,0 298 x 224 x 176
WS101 15 100
WS131 15 130 4,04 14,5 321 x 224 x 176
WS151 * 15 150
WS92 18 90 2,94 14,0 298 x 224 x 176
WS132 18,7 120 4,04 14,5 321 x 224 x 176
WS82 21 80 2,94 14,0 298 x 224 x 176
WS102 21 100 4,04 14,5 321 x 224 x 176
WS201 * 15 200 5,51
WS162 * 18 160
WS152 21 150
WS202 * 21 200 7,35

* За запитом можливе виготовлення насоса з двостороннім валом.

ГалереяСписок

Плунжерні насоси INTERPUMP були розроблені для перекачування чистої, несолоної води. Але, як показує досвід застосування, це не означає, що не можуть перекачуватися інші види рідин.

Рівень рН перекачуваних водних розчинів лежить в межах між 4 та 11. У разі перекачування розчинів з рівнями рН 4 і 11, будь ласка, звертайтеся в технічний відділ.

Якщо вода містить абразивні частинки (пісок, стружка тощо) більше 30 мікрон, то повинен бути встановлений відповідний фільтр.

Максимальна температура середовища для стандартних моделей плунжерних насосів INTERPUMP 65°C. Для перекачування рідин з більш високими температурами (до 85°C) використовуються насоси серії HT.

Мінімальний тиск на вході насоса необхідне для його нормальної роботи становить 1 бар, максимальне — 10 бар.

будь Ласка, зверніть увагу, що плунжерні насоси INTERPUMP не призначені для перекачування потенційно небезпечних (вибухонебезпечних, токсичних та займистих) рідин.


Особливості конструкції:

  Подвійне ущільнення кожного плунжера і проміжна камера з низьким тиском, щоб вода охолоджують і змащувала ущільнення. Ця система дозволяє направити будь-які витоку назад на вхід насоса;

  Плунжери виготовлені з надтвердої кераміки;

  Шатуни виконані із спеціальних сплавів з низьким коефіцієнтом стирання і мають високу зносостійкість;

  Гідравлічна частина виготовлена таким чином, щоб у споживача не виникло жодних проблем з технічним обслуговуванням, заміна ущільнень і клапанів;

  Основні деталі і компоненти виробляються на заводі INTERPUMP під жорстким контролем відповідно до ISO 9001 (компанія була сертифікована з 1993) і всі готові вироби проходять 100% контроль якості.


Вибір насоса:

Який насос вибрати з лінійки залежить від вимог швидкості потоку і тиску.

Зверніть увагу, що рівень тиску вказаний в каталозі є максимальним, на якому може бути використаний насос і, очевидно, не існує обмежень на використання насоса при більш низьких тисках.

Вказаний витрата виходить при роботі насоса при номінальній частоті обертання, швидкість потоку прямо пропорційна швидкості обертання вала насоса. Витрата, також як і тиск, може бути зменшений (в межах певної межі), але не збільшений.

В специфікації плунжерного насоса вказана споживана потужність. Це вказує на необхідну потужність двигуна.

Якщо насос використовується на більш низьких параметрах потужність двигуна повинна бути перерахована за наступними формулами:



HP = Q x P / 385де:
HP = споживаної потужності (в л. с.)
Q = витрата (л/хв)
P = тиск (бар)
385 = коефіцієнт
кВт = Q x P / 523де:
кВт = споживаної потужності (у кВт)
Q = витрата (л/хв)
P = тиск (бар)
523 = коефіцієнт


Монтаж та обслуговування:

Для нормальної роботи насос повинен бути оснащений запобіжним або регулюючим клапаном.

Запобіжний клапан налаштовується на тиск спрацьовування на 10% більше ніж максимальний тиск насоса, щоб скинути весь потік, коли рівень тиску перевищить максимальний з будь-якої причини.

Розвантажувальний клапан регулює тиск, скидає зайвий потік і підтримує налаштоване тиск.

У деяких випадках, з міркувань безпеки, доцільно встановлювати обидва клапана.

Для контролю тиску рекомендовано використовувати манометр.

Продукція INTERPUMP включає в себе широкий діапазон додаткового обладнання та аксесуарів, які спрощують компонування, монтаж і експлуатацію обладнання.

Використовуйте необхідні приєднувальні трубопроводи, що підключаються до входу і виходу насоса, як показано на малюнку:

ris

Діаметр вхідний магістралі повинен бути більше або дорівнює діаметру вхідного отвір насоса. Магістраль повинна бути максимально прямий і короткою. Уникайте встановлення компонентів, які можуть обмежити подачу рідини на вході насоса. Навіть якщо використовується чиста рідина, фільтр з рівнем фільтрації не більше 350 мікрон повинен бути встановлені на вхідній магістралі. Фільтр повинен мати велику ємність, ніж продуктивність насоса.

Відсутність тиску на виході з насоса, вібрація і шум – показники недостатньої подачі води, що може привести до серйозних пошкоджень насоса.

При з'єднанні насоса з двигуном за допомогою клинопасової передачі зверніть особливу увагу на вирівнювання шківів. Туге натяг ременя може привести до перегріву масла і скорочення терміну служби підшипників. Для дотримання правил безпеки встановіть захист клинопасової передачі.

При з'єднанні насоса з двигуном за допомогою еластичної муфти без з'єднувального фланця зверніть увагу на центрування валів насоса і двигуна для зниження навантаження на підшипники двигуна і насоса. Для дотримання правил безпеки встановіть захист еластичної муфти.


Обслуговування:

Всі плунжерні насоси INTERPUMP поставляються готовими до роботи з залитим маслом. Масляне отвір приглушене транспортувальної заглушкою червоного кольору для запобігання витоку масла при транспортуванні. Олійна заглушка з вимірювальним щупом жовто-чорного кольору поставляються окремо.

Перша заміна масла проводиться через перші 50 годин роботи насоса, наступні заміни необхідно проводити кожні 500 годин.

Ми рекомендуємо використовувати масло INTERPUMP X. 9.9. (SAE 20/30) або еквівалентні масла, перелік масел вказаний в інструкції на насоси. Між замінами масла періодично перевіряйте рівень і в разі необхідності поповнюйте його. Також, перевіряйте масло на наявність емульсії. Причиною появи емульсії є знос масляних ущільнень насоса.

Інші компоненти, схильні до зносу, вимагають періодичну перевірку і заміну – ущільнення і напірно-усмоктувальні клапани.

Знос ущільнень і клапанів може викликати падіння тиску і подкапывание рідини в місці кріплення проточної частини насоса до картеру. При появі підкопування або при падінні тиску необхідно в найкоротші терміни провести заміну ущільнень і клапанів, щоб уникнути пошкодження механічних частин насоса.

Знос може бути знижений використанням насосів з великими максимальними параметрами, ніж необхідно технологічно.

При длительном простое насос необходимо слить. Для этого отсоедините входные и выходные магистрали и запустите его насос на 10 секунд. Эта мера необходима, если насос будет храниться при отрицательных температурах.



Внимание: неправильная установка насосного оборудования может привести к несчастным случаям и материальному ущербу.


Гарантия:

Гарантия на продукцию компании INTERPUMP составляет 12 месяцев с даты отгрузки с предприятия.

Гарантія не поширюється на швидкозношувані деталі – клапана і ущільнення.

Ремонт і заміна бракованих виробів виконуються тільки кваліфікованими фахівцями з використанням тільки оригінальних запасних частин.

Неавторизоване використання запасних частин, які не є оригінальними запчастинами компанії INTERPUMP, веде до автоматичного скасування гарантії.
